簡單介紹
系列: LBR系列
分類: 瀝青混合料攪拌站
聯系信息: RTZK2003@runtian-global.com
PRODUCT
產品參數
| 參數名稱 | 單位 | LBR2010 | LBR3015 | LBR4020 | LBR5025 | |
| 原生額定生產率) | t/h | 160 | 240 | 320 | 400 | |
| 再生額定生產率 | t/h | 80 | 130 | 160 | 200 | |
| 額定攪拌能力 | kg/批次 | 3500 | 4500 | 6000 | 8000 | |
| 最大生產能力 | t/h | 252 | 324 | 432 | 576 | |
| 計量精度 （靜態） |
骨料 | % | ±0.3 | ±0.3 | ±0.3 | ±0.3 |
| 粉料 | % | ±0.2 | ±0.2 | ±0.2 | ±0.2 | |
| 瀝青 | % | ±0.2 | ±0.2 | ±0.2 | ±0.2 | |
| 油石比 | % | ±0.3 | ±0.3 | ±0.3 | ±0.3 | |
| 裝機功率 | kW | 630 | 951 | 1100 | 1280 | |
| 燃油消耗（重油）（標況） | kg/t | 6 | 6 | 6 | 6 | |
| 燃?xì)庀模ㄌ烊粴猓?biāo)況） | ㎥/t | 7 | 7 | 7 | 7 | |
| 標準占地面積 | m | 37x34 | 38x35 | 40x36 | 50x46 | |
| 除塵面積 | ㎡ | 900 | 1250 | 1500 | 1800 | |
| 排塵濃度 | mg/N㎥ | ＜20 | ＜20 | ＜20 | ＜20 | |
| 排放煙氣黑度 | / | Greenman Level 1 | Greenman Level 1 | Greenman Level 1 | Greenman Level 1 | |
| 控制室內噪聲 | dB | ＜70 | ＜70 | ＜70 | ＜70 | |
產品介紹
| 產品概述 |
| LBR系列一體式瀝青混合料攪拌設備是在傳統的分體式瀝青+熱再生設備基礎上進行設備結構再創新而產生的，有效解決了傳統設備的一些痛點問題。通過一體式結構，攪拌主機中間放置，再生料垂直卸入，免除了再生溜道結構粘料問題，設備采用大容量攪拌主機，提高整體產能，同時通過大容量的攪拌空間，以空間換時間，縮短攪拌周期，瀝青+熱再生設備融合為一體式模塊設計，設備結構緊湊，維修空間大，安裝方便。該設備廣泛應用于周邊瀝青路面工程、市政道路工程及高等級路面工程等瀝青混合料的生產。 |
| 產品特點 |
| 攪拌主機中間放置，再生料垂直卸入，免去再生溜道結構。 |
| 攪拌主機增大，添加比增大，生產能力提升。 |
| 一體式模塊設計，安裝快速方便，維修安全空間大。 |
| 高效熱系統結構，額定工況下設備耗油量為6kq/t(成品料)。 |
| 設備采用全密封負壓設計，無粉塵外溢，煙排放量小于20mg/Nm3。 |
| 一體機主要功能模塊介紹 | |

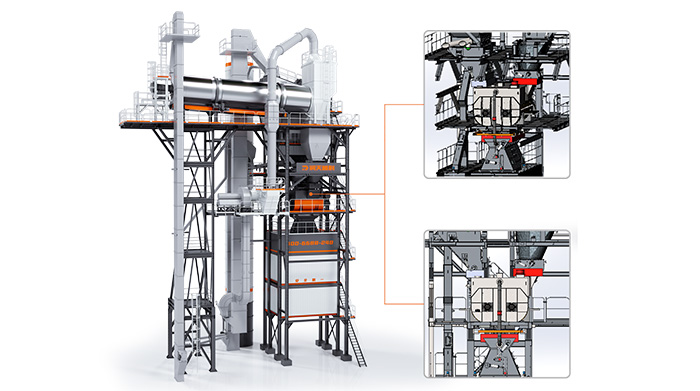

| 主樓系統 攪拌主機中間放置，再生料垂直式卸入，免除再生溜槽，無再生溜槽粘料問題。 攪拌主機采用大一檔的攪拌容量，從而提高再生料的添加比例，增大整體產能。 |
 |
| 成品倉系統 成品倉 + 溢料倉組合一體式，模塊式結構，安裝方便。底部可集中配置集塵罩，集中收集瀝青藍煙和粉塵，更加環保。 溢料采用大型倉容結構，集中密封儲存，無揚塵外溢，環保排放。 成品倉 + 溢料倉組合一體式，溢料可采用車輛集中轉運，轉運成本低。 瀝青混合料卸料門設有電加熱裝置，有效保證出口溫度。 |
 |

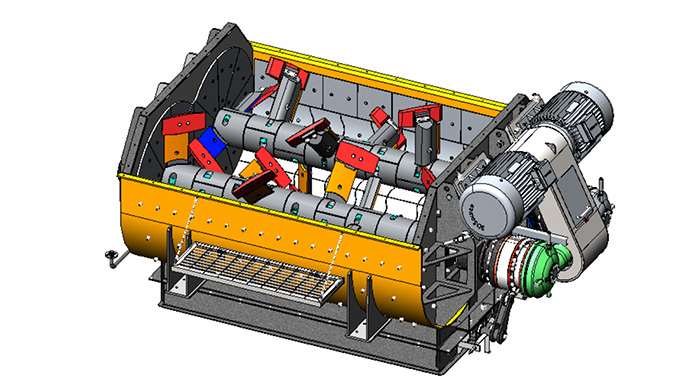

| 攪拌主機系統 大型攪拌主機 (5t-8t) 采用柔性驅動結構，使用可靠維護方便。 主機容量大，采用功率冗余設計，動力足，超產能力強。 采用全葉片等螺線攪拌云技術，混合料周轉快，揉和能力強，快速達到均勻混合的效果。 槳葉及襯板采用鎳鉻合金材質，使用壽命不少于10萬批次。 攪拌主機預留多種接口，可添加熱再生、木質纖維、泡沫瀝青等。 |
 |

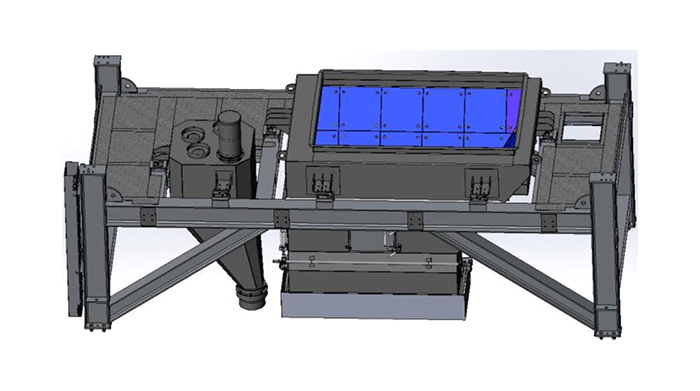

| 原生計量模塊 骨料稱、瀝青稱、粉料稱均采用3點壓式稱量模塊進行計量。 骨料稱采用大小門粗精稱結構，保證計量精度±0.3%。 粉稱采用螺旋輸送，氣動蝶閥控制，運用”飛料”控制程序，保證計量精度±0.2%。 |
 |

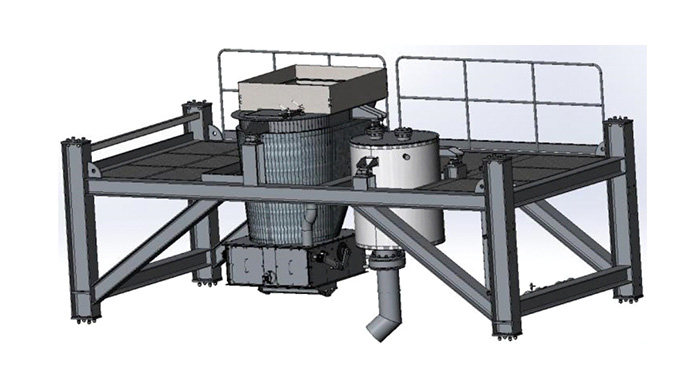

| 再生計量模塊 瀝青稱采用變頻泵+二次計量方式，保證計量精度±0.2%，動態二次跟蹤計量技術，保證油石比精度±0.3%。 計量倉采用3點壓式稱量模塊，計量精確穩定。倉壁設有導熱油加熱裝置。倉內設有耐磨板，保證耐磨性能。 |
 |

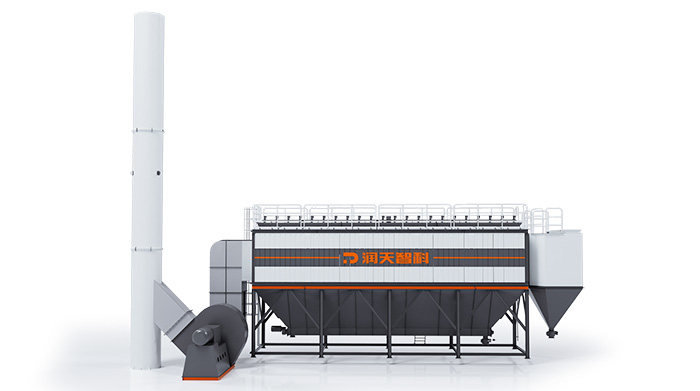

| 除塵系統 采用一級重力除塵，二級大氣反吹布袋除塵器。排放濃度≤20mg/Nm3。 風機采用大功率風機，保證足夠的風量，風量采用變頻控制，節能降噪。 煙氣管路配有測溫裝置，具有高低溫報警功能。 冷料系統、干燥系統、燃燒器、提升系統、篩分系統、熱料倉系統及控制系統詳見LB系列產品原生主要功能模塊介紹。一體機中再生系統主要功能模塊詳見RZS系列產品介紹。 |
 |
